Zhafir Zeres Serie

Elektrik mit
integrierter Hydraulik

  • Verfügbar von 400 bis 13.800 kN
  • Integrierte Servo-Hydraulik für Nebenachsen wie Kerne oder Auswerfer
  • Hohe Präzision
  • Bis zu 70% Energieeinsparung
  • Hoher Werkzeugschutz
  • Leise im Betrieb
  • 15-Zoll SIGMATEK Steuerung

Zhafir Zeres Serie

Technologie auf den Punkt

Gehen Sie neue Wege auf vertrautem Terrain. Nutzen Sie die Vorteile elektrischer Spritzgießtechnologie jetzt auch in Anwendungen für traditionell hydraulische Maschinen. Die Zeres Serie, baugleich mit der vollelektrischen Venus II Serie, verfügt jedoch zusätzlich über einen integrierten Hydraulikspeicher. Hauptbewegungen wie Werkzeug und Einspritzen sind elektrisch, Nebenachsen wie Düsenanlage, Kernzug und Auswerfer sind hydraulisch.

Energieeinsparungen im zweistelligen Prozentbereich ermöglicht die Zeres dem Verarbeiter nicht nur eine breite Anwendungsvielfalt, sondern auch deutlich mehr Produktionseffizienz. Die Zeres ist derzeit in den Schließkraftklassen 400 bis 13.800 kN verfügbar.

Quick Check

ANTRIEBS
TECHNOLOGIE

Elektrisch

PARALLEL
FUNKTIONEN

Ja

STEUERUNGS
SYSTEM

SIGMATEK

SCHLIEßKRAFT
KLASSE

400 – 13.800 kN

SCHLIESS
EINHEIT

Kniehebel

MAX. HOLM
ABSTAND

1.550 x 1.450 mm

SCHUSS
VOLUMEN

792 – 80.170 cm³

MAX. EINSPRITZ
GESCHWINDIGKEIT

500 mm/s (210hs)

Entdecken sie die Zeres Serie

blanc
Servo-elektrische Antriebe
zhafir-plastics-machinery-venusII-servomotor

Die optimale Abstimmung von von Servomotoren und deren Umrichtern verbessert die Beschleunigungswerte bei geringerem Energieverbrauch.

Hohe Beschleunigung und Geschwindigkeit
zhafir-plastics-machinery-ze-hydraulic-carriage

Das neue Design der Einspritzeinheit ist kompakter: Weniger Einzelkomponenten sorgen für mehr Stabilität und Dynamik im Einspritzvorgang. Beispielsweise erreicht die High-Speed-Einspritzeinheit 210h die maximale Einspritzgeschwindigkeit von 500 mm/s. Die hydraulische Düsenbewegung bietet sowohl eine gesteigerte Düsenanlagekraft als auch eine höhere Verfahrgeschwindigkeit, beides über die Bedieneinheit einstellbar.

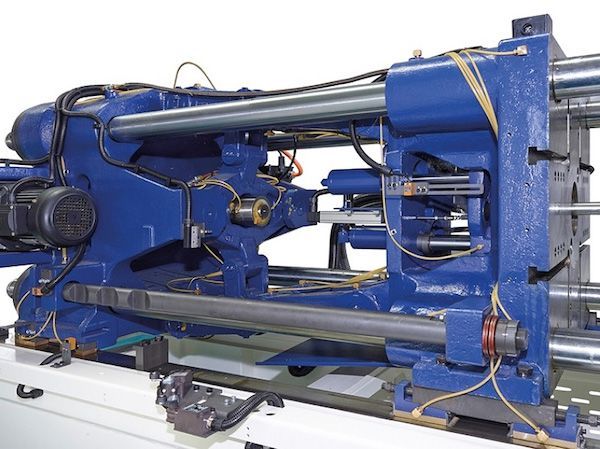

Servo-elektrische Schließeinheit

Der überarbeitete 5-Punkt-Doppelkniehebel verbessert die Plattensteifigkeit und reduziert die Spannungen. Mehr Effizienz und ein ruhiger Maschinenlauf durch Optimierung der mechanischen Struktur. Das neue Design steht für günstige Geschwindigkeits- und Kraftverläufe und reduzierte Trockenlaufzeiten.

zhafir-plastics-machinery-venusII-sliders

Gleitführungen für die bewegliche Platte stützen schwere Werkzeuge ab, reduzieren die Reibung und erleichtern Wartungarbeiten und Werkzeugwechsel.



Dynamik & Effizienz
zhafir-plastics-machinery-twin-ejector-cylinder

Die beiden Hydraulikzylinder der Auswerfachse ermöglichen es, den Druck während des gesamten Zyklus aufrechtzuerhalten, sodass die Position genau gehalten werden kann. Die Auswerfer-Schnellkupplung bietet eine komfortable Lösung zur Verbindung von Auswerferkupplung und -bolzen.

Hoher Durchfluss & Druck
zhafir-plastics-machinery-hydraulic-core-puller

Zwei Kernzugschnittstellen sind an der beweglichen Platte positioniert und liefern im Vergleich zu einem externen Kernzugaggregat einen gesteigerten Durchfluss sowie einen erhöhten Druck. Sowohl der Durchfluss als auch der Druck kann über die Bedieneinheit eingestellt werden.

Schnelle Rüstzeiten

Die neue Werkzeughöhenverstellung verringert die Rüstzeiten während des Werkzeugwechsels.

Neueste Software & Steuerungstechnologie
zhafir-plastics-machinery-venusII-control
NEUESTE STEUERUNGSTECHNOLOGIE VON SIGMATEK
  • 15-Zoll-Farb-Touch-LCD-Bildschirm
  • Drei Mehrzweck-USB-Schnittstellen
  • Werkzeugprofildaten (bis zu 200 Datensätze)
  • Neue Produktionsübersicht
  • Bedienerfreundliche Oberfläche
  • Umfangreiche Softwarefunktionen
  • LED Betriebsanzeige
  • Klare und einfache Schaltflächen
  • Kurzbefehl-Konfiguration für eindeutige Identifizierung
  • Mehrere Sprachen zur Auswahl
  • RFID- Karte mit Kennwortschutz für eine einfachere Organisation des Fertigungsablaufs
